CAD智慧签名 加密 | 审图 | 签名 | 优美绘图
当您收到一份传统手写签名的图纸，您可以认可其内容在图纸发行后未被篡改，签名的设计师也应该为图纸负责。但是，现在若收到一份CAD电子图纸文件，如何确保其未被篡改？如何让设计师对其内容负责？这是一个难题，幸好有电子签名。本智慧签名是针对标准电子签名增加了可视化和智能化处理。
SmartSignSafety四大特点：
1 图纸完整性保证。
证明图纸内容在数字签名后未有任何修改，分毫的图面修改立刻导致签名消失并报警。
2 设计者身份确认和不可抵赖性。
数字证书第一重认证。签名所用数字证书由第三方权威机构颁发，国务院颁发的《电子签名法》授予合法的电子签名于法律效力。国务院授权各省级数字证书认证中心发行数字证书，相当于电子身份证。
利用不能仿制的签名笔迹MD5指纹第二重认证。
3 数字签名不可复制。
签名笔迹不是独立的图像、矢量或图块，不能在图纸之间复制签名，强行复制签名亦不可显示。即使被人截图，也得不到数字证书签名的校验。
签名认证程序对图纸内容MD5指纹。
使用数字证书中的私钥进行512位SHA不对称加密计算。
第二重认证。签名笔迹MD5指纹不可复制，即使描摹或输出数据再复制，也不能得到相同的MD5指纹。
4 传统笔迹可视化签名效果。
但不可能在图纸之间复制，会自动在图纸被修改后消失。
数字签名简介：
数字签名（又称公钥数字签名、电子签章）是一种类似写在纸上的普通的物理签名，但是使用了公钥加密领域的技术实现，用于鉴别数字信息的方法。
数字签名，就是只有信息的发送者才能产生的别人无法伪造的一段数字串，这段数字串同时也是对信息的发送者发送信息真实性的一个有效证明。
数字签名是非对称密钥加密技术与数字摘要技术的应用。
数字签名了的文件的完整性是很容易验证的（不需要骑缝章，骑缝签名，也不需要笔迹专家），而且数字签名具有不可抵赖性（不需要笔迹专家来验证）。
数字签名技术是在网络系统虚拟环境中确认身份的重要技术，完全可以代替现实过程中的“亲笔签字”，在技术和法律上有保证。

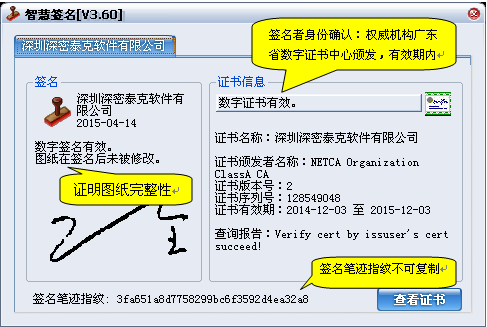

下图是SmartSignSafety查询签名与证书的界面：
服务方式：
A.个人免费使用，可签署单个签名，无期限。
1、可以把你的手写签名扫描或拍照后发送到邮箱 ４０２８５５６１１＠ｑｑ点ｃｏｍ，免费替你制作签名笔迹文件；
2、制作签名笔迹文件也不是多复杂，您也可以参照说明书自己制作。V2版的签名笔迹文件需要授权才可以去除其旁边的“试用”字符，请把您制作的V2版的签名笔迹文件发送到邮箱 ４０２８５５６１１＠ｑｑ点ｃｏｍ，免费给您授权。
3、上面的邮箱地址请您在发邮件时手工输入，复制的不行。
B.对公司定制开发，定制开发内容如下：
1、批量签名、批量校验审核签名；
2、U盾存储数字证书和签名笔迹更安全；
3、图纸审批网络管理流程；
4、定制签名笔迹和印章；
5、其他
CAD智慧签名界面
目前支持AutoCAD 2004—2024，安装完成后启动AutoCAD，可见菜单栏增加了【智慧签名】，如下图。
若在菜单中没有看见此菜单栏，可输入命令 ZHQM(智慧签名)并回车即可。
在AutoCAD2009-2024版本，若整个菜单是默认关闭的，请键入 menubar 回车，再输入 1 回车，即可显示菜单。
CAD签名非常简单，3分钟就能学会
第一步：用鼠标当笔绘制签名。
第二步：在AutoCAD中用‘添加智慧签名’命令插入签名。签名完成。
体验智慧签名的强大功能吧。尝试修改出签名之外的任何图形，看看签名是不是立刻失效了。
在系统没有安装您的数字证书的情况下也可以绘制智慧签名，但若安装了数字证书，更能体现具备法律效力的身份认证。
数字证书有三种类型 ：
1、国际标准数字证书，可以向国内外相关授权机构申请。该证书上层证书链已内嵌于微软所有操作系统中，因而该证书能自动得到全球计算机的认可
2、国内政府授权机构颁发的数字证书，得到国内政府认可。
3、企业内部数字证书。企业可以自行颁发内部使用的数字证书。
在上面第一步中会提示您输入姓名，这里要求与您的数字证书中的姓名完全一致，第二步中程序就会自动调用您的数字证书。
在C:\Program Files\SmartSignSafety\文件夹中，郭靖_Cert.p12、黄蓉_Cert.p12是两个范例证书(证书密码为6个1或6个2)，双击即可安装证书。
可以在下面几个网站申请免费的数字证书：
1、QQ财付通：https://www.tenpay.com （这里申请的证书以您的姓名命名）
2、支付宝： https://www.alipay.com （这里申请的证书以命名无规则）
3、一个试用的证书：http://www.myca.cn
正式的证书可以向各省级数字证书中心、银行或商业机构申请，具体请百度“数字证书”。
V3版提供两种方式来制作签名笔迹文件。
方法一就是用鼠标当笔来书写，分分钟就完成了。
方法二是把手写的签名转换为矢量，步骤如下，更详细方法请下载PDF说明书或视频。
在C:\Program Files\SmartSignSafety\文件夹中，郭靖.dwg、黄蓉.dwg等是范例签名笔迹矢量图，sketch-gj.sgp、sketch-hr.sgp是制作完成的对应的签名笔迹文件。
步骤1：先在纯净的白纸上用钢笔手写签名，建议每个文字大小约 2 x 2 厘米；
步骤2：扫描或手机拍摄签名成图片。剪裁图片仅剩签名部分，剪裁后图片大约 500 * 300 像素最合适。不要太大，不要太小。
步骤3：用图形矢量化软件如Algolab PtVector。（请上网搜索之）
步骤4：把矢量化的签名笔迹 DXF 格式文件轮廓调入AutoCAD。
步骤5：在AutoCAD中用“边界”命令，把签名轮廓变成多段线。
步骤6：【数字签名】-->【制作签名轮廓文件】，按步骤操作即可。
CAD智慧签名-常见问题
(1) 签名时意外签名失败，怎么办？
签名密码错误会导致签名失败，如果不是因为密码错误，请尝试关闭AutoCAD，重新启动AutoCAD，打开图纸签名，一般都能解决问题。
(2) CAD签名之后，图纸未修改却意外签名失效，怎么办？
导致签名意外失效的几种原因如下：
（1）AutoCAD自身不同版本的数据差异缺陷。
比如在AutoCAD2004中的文字“中文\汉字”，在AutoCAD2008打开，使用同样的字库，就出现乱码。原因是位于中文中间的斜杠，AutoCAD自身解释错误。而且这不仅是显示错误，而是AutoCAD2010内核记录的文字就出错了，无法还原修正。
已经发现，AutoCAD不同版本，还有多线、特殊符号、填充图案等多个BUG。在此不一一列举。
解决对策：全公司采用完全相同的AutoCAD版本用于签名。（平时作图可以按习惯使用不同版本）
(3) CAD智慧签名安装后没有菜单，怎么办？
安装后没有菜单，常见的原因是该机器上安装的AutoCAD是绿色版或精简版的缘故，或系统注册表错误导致。请按以下方法找回菜单。
（1）请尝试关闭AutoCAD, 再重新安装一遍CAD智慧签名，一般都能解决问题。若还没有菜单，请看下面。
（2）打开本软件所在的安装文件夹，一般是 C:\Program Files\SmartSignSafety（不能是中文路径名），找到一个名为“0若没有智慧签名菜单将此文件拖入ACAD绘图区.lsp”的文件，把它拖入AutoCAD屏幕绘图区域。
或者：
注意：如果CAD中没有智慧签名菜单，千万不要用“menuload”或“cuiload”命令加载菜单，因为这个命令是完全替换菜单，原来的CAD菜单就没了。如果真要手工用命令来加载菜单，请使用 cui 命令，然后找到“局部自定义文件”，然后点右键“加载部分自定义文件”。如果您的CAD菜单已经丢失，请用cuiload命令加载回来。至于CAD自身的菜单文件在什么文件夹中，不同版本不同系统会不一样，请百度或打开相同配置的机器查看。比如AutoCAD2016的菜单文件就在: 用户\appdata\roaming\autodesk\.... 文件夹中（appdata 一般是隐藏的哦）；AutoCAD2010的菜单在：C:\Documents and Settings\Administrator\application data\autodesk\autocad 2010\r18.0\chs\support\acad.cuix
(4) SmartSignSafety智慧签名和AutoCAD（保存->工具->安全选项）本身的数字签名是什么关系？
是平行又互补的关系；
都可以利用同一个数字证书；
SmartSignSafety是可视化的、智能的数字签名，满足工程惯例的需求。
(5) 数字证书和数字签名的关系是什么？
数字签名是数字证书的具体运用之一。另外可以用数字证书内的私钥或公钥对文件加密，用对应的公钥或私钥来解密。
数字签名在签名时利用数字证书内的私钥对文档的HASH值进行加密计算，在验证签名时利用数字证书内的公钥解密出HASH值对比。
数字证书保证了数字签名后文档的篡改可鉴别性。
数字证书保证了数字签名的身份确认和不可抵赖性。
数字证书采用由权威第三方颁布，用安全机制存储，保证数字签名的不可复制性和身份的确认。
(6) 数字证书的原理是什么？
数字证书采用公钥体制，即利用一对互相匹配的密钥进行加密、解密。每个用户自己设定一把特定的仅为本人所知的私有密钥（私钥），用它进行解密和签名；同时设定一把公共密钥（公钥）并由本人公开，为一组用户所共享，用于加密和验证签名。当发送一份保密文件时，发送方使用接收方的公钥对数据加密，而接收方则使用自己的私钥解密，这样信息就可以安全无误地到达目的地了。通过数字的手段保证加密过程是一个不可逆过程，即只有用私有密钥才能解密。在公开密钥密码体制中，常用的一种是RSA体制。其数学原理是将一个大数分解成两个质数的乘积，加密和解密用的是两个不同的密钥。即使已知明文、密文和加密密钥（公开密钥），想要推导出解密密钥（私密密钥），在计算上是不可能的。按现在的计算机技术水平，要破解目前采用的1024位RSA密钥，需要上千年的计算时间。公开密钥技术解决了密钥发布的管理问题，商户可以公开其公开密钥，而保留其私有密钥。购物者可以用人人皆知的公开密钥对发送的信息进行加密，安全地传送给商户，然后由商户用自己的私有密钥进行解密。
用户也可以采用自己的私钥对信息加以处理，由于密钥仅为本人所有，这样就产生了别人无法生成的文件，也就形成了数字签名。采用数字签名，能够确认以下两点：
保证信息是由签名者自己签名发送的，签名者不能否认或难以否认
保证信息自签发后到收到为止未曾作过任何修改，签发的文件是真实文件。
(7) 数字签名的原理是什么？
将报文按双方约定的HASH算法计算得到一个固定位数的报文摘要。在数学上保证：只要改动报文中任何一位，重新计算出的报文摘要值就会与原先的值不相符。这样就保证了报文的不可更改性。
将该报文摘要值用发送者的私人密钥加密，然后连同原报文一起发送给接收者，而产生的报文即称数字签名。
接收方收到数字签名后，用同样的HASH算法对原报文计算出报文摘要值，然后与用发送者的公开密钥对数字签名进行解密解开的报文摘要值相比较。如相等则说明报文确实来自所称的发送者。
那为什么是对报文摘要进行加密，而不是对原报文进行加密呢？这是因为非对称加密算法(即RSA算法）非常耗时，被加密的报文越大，耗得时间越多，因此聪明的人类对其摘要进行加密，（因为报文摘要是要比原报文小得多），仍然能够起到同样的作用。这是为什么多了个报文摘要。
(8) 什么是数字证书？
数字证书就是互联网通讯中标志通讯各方身份信息的一串数字，提供了一种在Internet上验证通信实体身份的方式，其作用类似于司机的驾驶执照或日常生活中的身份证。它是由一个由权威机构-----CA机构，又称为证书授权（Certificate Authority）中心发行的，人们可以在网上用它来识别对方的身份。数字证书是一个经证书授权中心数字签名的包含公开密钥拥有者信息以及一对包含公钥和私钥的密钥对，私钥只能存储在安全的U盾或计算机中，公钥不能导出不能对外发布。
目前的数字证书类型主要包括：个人数字证书、单位数字证书、单位员工数字证书、服务器证书、VPN证书、WAP证书、代码签名证书和表单签名证书。
(9) 什么是数字签名（电子签名）？
数字签名（又称公钥数字签名、电子签名、电子签章）是一种类似写在纸上的普通的物理签名，但是使用了公钥加密领域的技术实现，用于鉴别数字信息的方法。
数字签名，就是只有信息的发送者才能产生的别人无法伪造的一段数字串，这段数字串同时也是对信息的发送者发送信息真实性的一个有效证明。
数字签名是非对称密钥加密技术与数字摘要技术的应用。
《中华人民共和国电子签名法》第十三条规定，电子签名同时符合下列条件的，视为可靠的电子签名：
（一）电子签名制作数据用于电子签名时，属于电子签名人专有；
（二）签署时电子签名制作数据仅由电子签名人控制；
（三）签署后对电子签名的任何改动能够被发现；
（四）签署后对数据电文内容和形式的任何改动能够被发现。
数字签名具备以下特性：
防篡改：即利用数字签名可以明确鉴别被签名的文件是否有被篡改。
防复制：您对一份文件的数字签名，不能被任何人复制到其它文件；别人也不能伪造您的数字签名。
防抵赖：数字签名采用了您的数字证书——相当于电子身份证，不能在签名后否认自己签署的文件内容和签名本身。
